高精度はすば歯車
はすば歯車専用の成形用ダイセットの開発、金型精度の改善、歯車のサイジング加工の採用などにより、JGMA1級の精度を持つ、はすば歯車の製造が可能になりました。従来のすぐ歯の歯車に比べ、
同じスペースでも長い歯幅を確保でき、また、かみあいの騒音減少など、大きな効果が期待できます。
同じスペースでも長い歯幅を確保でき、また、かみあいの騒音減少など、大きな効果が期待できます。

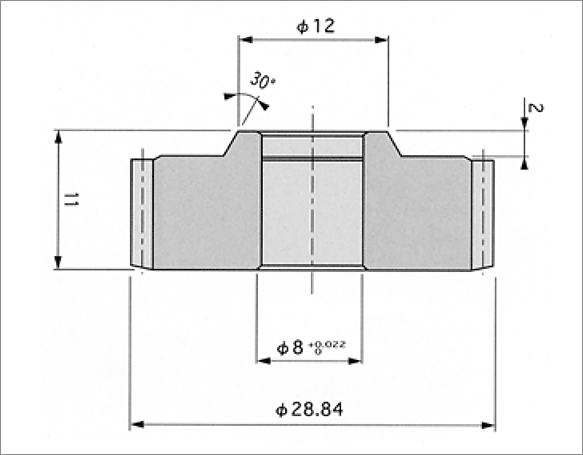

製品例
品名 ギヤ 材質 PFF01(SMF5030) 密度 6.7~6.8(×g/cm3) 使用方法 ローレット軸と圧入 用途 OA機器 歯車要目 モジュール 0.8
歯数 32
圧力角 20°
ネジレ角 20°A B 1ピッチかみあい誤差 8μm 8μm 全かみあい誤差 15μm 11μm JGMA歯車精度 1級 1級
