MIM製品 製造工程
MIM製品の製造工程をご紹介します。ポーライトのMIM技術はお客様の課題解決に貢献しています。

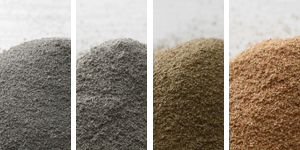

金属粉末Metal Powder
～数μm程度の極微粉を原料とします。
バインダー成分Binder Component
樹脂類やワックス類など数種類の成分で構成します。
混練Mixing
金属粉末とバインダーを練り合わせ、コンパウンドを作製します。
造粒Granulation
混練した原料を射出成形可能なペレット状にします。
原料コンパウンドを数mm程度の
ペレットとなります。
射出成形Injection Molding
樹脂成形と同様に三次元複雑形状のものが成形可能です。
金型を分割することにより
アンダーカット部も成形可能です。

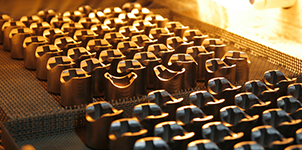

脱脂・焼結Sizing
添加したバインダーを除去する『脱脂』工程の後、『焼結』工程となります。
10～20%の線収縮率となり、体積収縮率では40%、相対密度95%以上の
焼結密度となります。
金型を分割することにより
アンダーカット部も成形可能です。
後加工Post-processing
必要に応じ熱処理、サイジング、機械加工、メッキなど後加工が可能です。
(写真例) 切削、熱処理､ピン圧入
製品Products
このようにして様々なMIM製品が出来上がります。
各種ギヤ製品、軟磁性材料
その他形状
