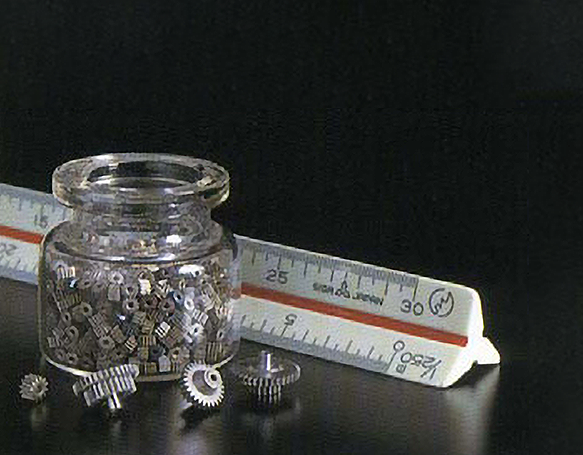

小モジュール歯車
新方式のプレスの開発、原料粉の改善、金型の最適な加工方法を検討・改善することにより、主にAV機器や
アミューズメント機器に使用されるモジュールが0.15~0.30の歯形を持つ、非常に小さな歯車の生産が
可能となりました。
従来の歯切り加工品に対し、機械加工の省略や材料歩留まりの向上を実現しました。
アミューズメント機器に使用されるモジュールが0.15~0.30の歯形を持つ、非常に小さな歯車の生産が
可能となりました。
従来の歯切り加工品に対し、機械加工の省略や材料歩留まりの向上を実現しました。

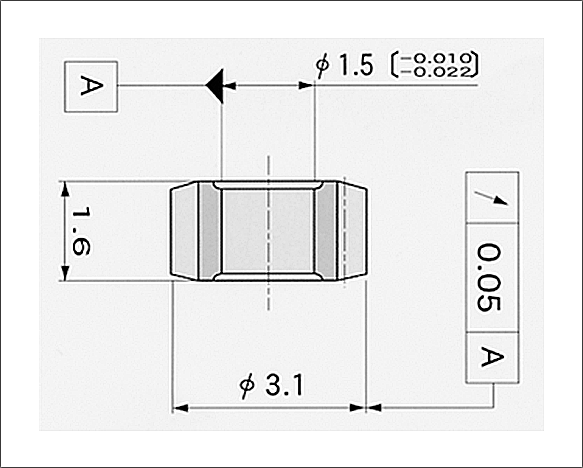

製品例
品名 モーターピニオン 材質 PFF01F 密度 7.0~7.1(×g/cm3) 使用方法 モーター軸に圧入 用途 アミューズメント機器 歯車要目 歯車 転位平歯車 歯形 インボリュート並歯 モジュール 0.2 圧力角 20° 歯数 12 ピッチ円径 Φ2.4 転位係数 +0.75 外径 Φ3.1 底径 (Φ2.2) マタギ歯厚 (3)1.612 精度 JGMA5級 (116-01)
